Verbindungstechnik Produktauswahl

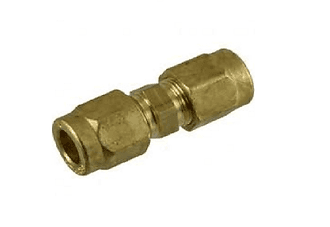

Pneumatik-Verschraubung
Die Pneumatik-Verschraubung ist die am häufigsten genutzte Methode, um Komponenten und Schläuche zu verbinden. Es gibt sie aus Messing oder, günstiger, aus Kunststoff.

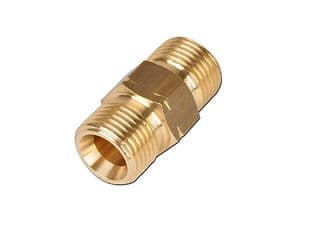

Pneumatik-Fitting
Fittings sind Metallverbindungsstücke, die Komponenten miteinander verbinden. Reduzierstücke, Doppelnippel, Winkelstücke und viele andere Varianten sind bei fast allen Pneumatikherstellern erhältlich, allerdings gibt es große Preisunterschiede.

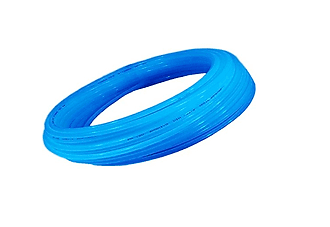

Pneumatik-Schlauch
Die meistgenutzten Materialien für Pneumatik-Schläuche sind PA (Polyamid), PE (Polyethylen) oder PU/PUR (Polyurethan). Polyamid ist am weitesten verbreitet, da es robust und günstig ist. Für Anwendungen, die mehr Flexibilität erfordern, ist Polyurethan die bessere Wahl.
Heavy Duty Verschraubung
Unter schwierigen Umweltbedingungen wie Vibrationen, Hitze oder aggressiven Medien gibt es Alternativen zu normalen Verschraubungen, zum Beispiel doppelt gedichtete Verschraubungen.
Verbindungstechnik - Technische Grundlagen
Pneumatik-Verschraubungen
Die meisten Pneumatik-Verschraubungen werden aus Kunststoff gefertigt. Die Gewinde bestehen jedoch meistens aus Messing oder vernickeltem Messing.
Kunststoff-Verschraubungen
Die gängigste Variante, deren Gewinde in der Regel aus vernickeltem Messing besteht.
Vernickeltes Messing
Diese komplett aus vernickeltem Messing gefertigten Verschraubungen sind teurer. Sie lohnen sich nur bei besonderen Anforderungen wie höheren Temperaturen, UV-Strahlung oder starken Vibrationen.
Edelstahl-Verschraubungen
Für Anwendungen in der Pharma- oder Lebensmittelindustrie können Edelstahl-Verschraubungen sinnvoll sein, da sie mit aggressiven Reinigungsmitteln gewaschen werden können. Sie sind bis zu zehnmal teurer als Kunststoff-Verschraubungen und haben oft einen grünen Dichtring aus FKM.
Schläuche
- Schlauch-Arten: Pneumatikschläuche bestehen hauptsächlich aus PA (Polyamid), PE (Polyethylen) oder PU/PUR (Polyurethan). Neben dem Material ist auch die Wanddicke entscheidend. Der gängigste Schlauch ist der 6x4mm-Schlauch, der in rund 50% der Fälle eingesetzt wird.
- Durchflussbestimmung: Wenn ein Pneumatikzylinder schnell geschaltet werden soll, neigt man dazu, einen größeren Schlauch zu verwenden. Es gibt jedoch eine kritische Größe, bei der ein kleinerer Schlauch sinnvoller ist, da sein inneres Luftvolumen geringer ist.
