Kugelgewindetriebe

Kugelgewindetriebe Produktauswahl

Kugelgewindetriebe decken heute den Grossteil linearer Bewegungsaufgaben in Automation, Werkzeugmaschinen, Medizintechnik und Laborautomatisierung ab. Die Auswahl reicht von hochdynamischen, gerollten Spindeln für den Dauerbetrieb bis zu geschliffenen Präzisionsachsen mit minimalem Umkehrspiel.

Gerollte Kugelgewindetriebe

Gerollte Spindeln bieten ein sehr gutes Kosten-Nutzen-Verhältnis. Durch das Gewinderollen entsteht eine verfestigte Oberfläche, die hohe Tragfähigkeit, ruhigen Lauf und lange Lebensdauer ermöglicht. Der Faserverlauf des Stahls bleibt intakt, wodurch die Spindeln auch bei Schwingungs- und Schockbelastungen stabil bleiben.

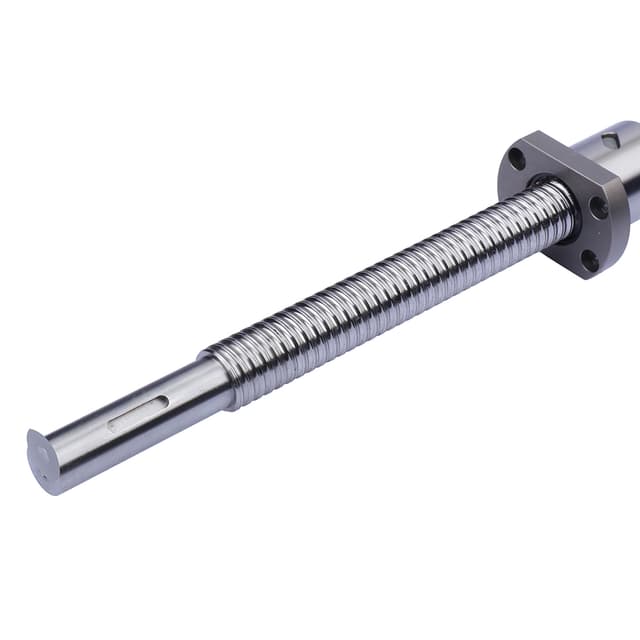

Geschliffene Präzisionsspindeln

Für Anwendungen mit Positioniergenauigkeiten im Mikrometerbereich sind geschliffene Kugelgewindetriebe die bevorzugte Wahl. Sie werden mit Fertigungstoleranzen bis IT3 produziert und ermöglichen definierte Vorspannungen für hochpräzise Vorschubantriebe sowie Mess- und Medizintechnik.

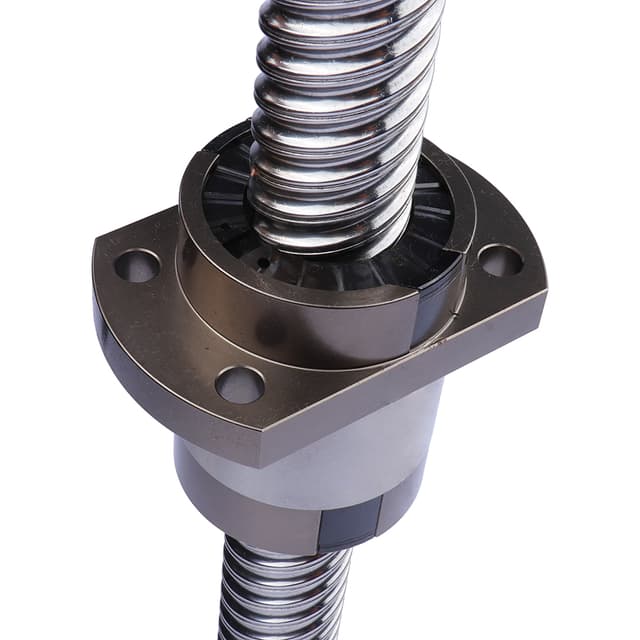

Korrosionsbeständige Ausführungen

In Umgebungen mit Reinigungszyklen, Medienkontakt oder hoher Luftfeuchtigkeit werden rostfreie Spindeln oder Spezialbeschichtungen eingesetzt. Diese Ausführungen verlängern die Wartungsintervalle und reduzieren das Ausfallrisiko in der Medizintechnik, Lebensmittel- oder Verpackungsindustrie.

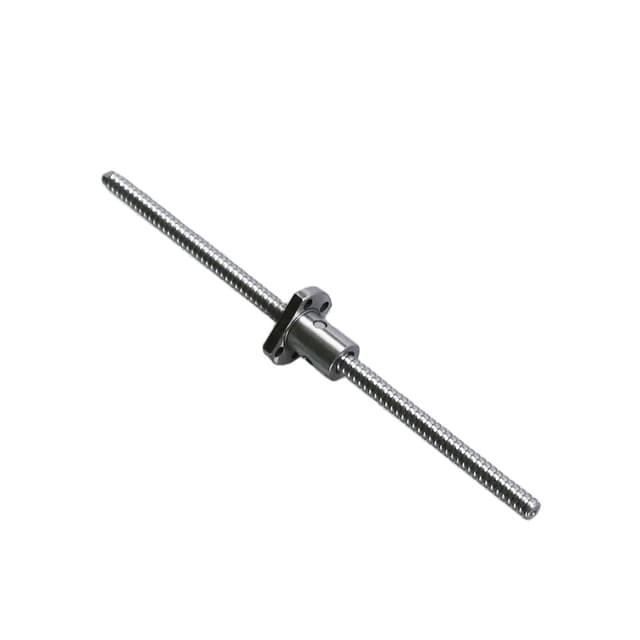

Miniatur- und Hochdynamikspindeln

Für kompakten Bauraum und geringe Massen stehen Miniaturspindeln mit Schraubendurchmessern weniger als 4 mm bereit. Kombiniert mit optimierten Kugelketten lassen sich hohe Beschleunigungen erzielen, beispielsweise in Halbleiterhandling oder Robotik für Assistenzsysteme.

Kugelgewindetriebe – Technische Grundlagen

Funktionsprinzip

Kugelgewindetriebe wandeln Drehbewegungen in lineare Bewegungen um. Über die Kugelumlenkung werden Reibungsverluste minimiert, wodurch Wirkungsgrade über 90% erreichbar sind. Das resultiert in geringerer Antriebsleistung und reduziertem Energiebedarf im Vergleich zu Gleitgewindespindeln.

Kugelrückführungssysteme

Die Wahl der Kugelrückführung beeinflusst Bauraum, Belastbarkeit und Geräuschverhalten. Moderne Systeme integrieren den Rücklauf in Endkappen, Rohren oder Einzelgängen und lassen sich auf Steigung, Temperaturbereich sowie Einbausituation abstimmen.

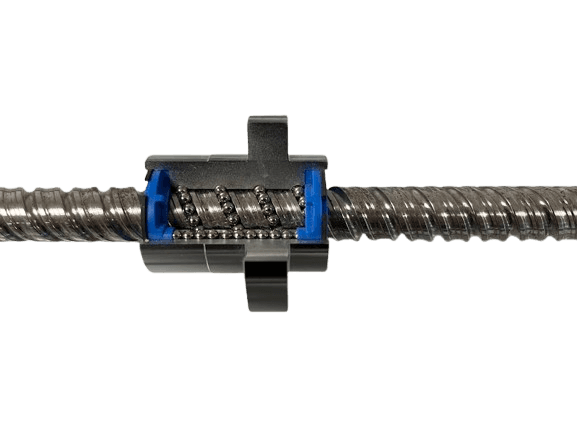

Endkappen-Kugelrückführung

• Geeignet für überquadratische Steigungen (p ≥ d₀).
• Schmutzabstreifer sind häufig bereits integriert.
• Kosteneffizientes Kugelrückführsystem für Standardanwendungen.

Rohr-Kugelrückführung

• Ausgelegt für hohe Belastungen und kontinuierlichen Betrieb.
• Stabile Funktion auch bei erhöhten Temperaturen.
• Platzsparend in axialer Richtung, da die Rohre eng geführt werden.

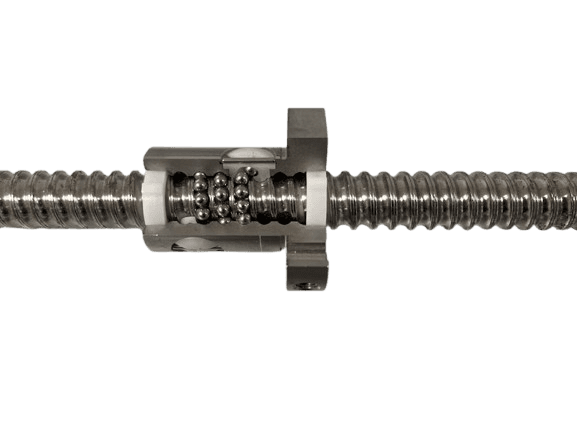

Einzelgang-Kugelrückführung

• Bauraum-optimiert im Durchmesser.
• Günstige Alternative zu Metall-Kugelrückführungen.

Vorteile gegenüber anderen Linearantrieben

• Hohe Kraftdichte bei kompakter Bauform dank tragfähiger Kugelkontaktflächen.
• Geringe Antriebsleistung und reduzierte Erwärmung durch niedrige Reibung.
• Reproduzierbare Positionierung durch definierte Vorspannung und geringes Umkehrspiel.
• Lange Lebensdauer bei richtiger Schmierung und Schutz vor Verunreinigungen.

Schmierung und Schutz

Die Schmierung ist entscheidend für Lebensdauer und Effizienz. Für den Dauerbetrieb empfiehlt sich eine Zentralschmierung oder eine Fettfüllung mit abgestimmter Nachschmierfrequenz. In abrasiven Umgebungen schützen Faltenbälge oder Teleskopabdeckungen die Umlenkung.

Vorspannung und Umkehrspiel

Vorspannungen werden über Kugelklassierungen realisiert, wo speziell abgestimmte Kugeln verwendet werden. Standardwerte liegen zwischen 1% und 4% der dynamischen Tragzahl. Höhere Vorspannungen steigern die Steifigkeit, erhöhen jedoch das Anlaufmoment und die Wärmeentwicklung. Bei gerollten Spindeln ist ein reduziertes Axialspiel von 0.01 mm möglich.

Kugelgewinde - Technische Grundlagen

Gewindetypen und Herstellverfahren

Kugel- und Gleitgewindetriebe unterscheiden sich sowohl in ihren Profilformen als auch in der Fertigungstechnologie. Kugelgewinde besitzen in der Regel ein Radiusprofil (Gothic Arch oder Zweiradius-Geometrie), um den Kugelkontakt optimal auszubilden. Gleitgewindetriebe nutzen hingegen überwiegend Trapez-, Sägezahn- oder Sonderprofile, die höhere Reibkräfte verkraften und den Selbsthemm-Effekt unterstützen. Je nach geforderter Genauigkeit, Losbrechmoment und Stückzahl kommen unterschiedliche Herstellverfahren zum Einsatz.

Typische Profile für Kugel- und Gleitgewindespindeln

• Rundgewindeprofil: z. B. nach DIN 405 (Gotisch/Kreisbogen) welche besonders unempfindlich gegen Verschmutzung ist. Sie werden hauptsächlich für Kugelgewindetriebe eingesetzt.
• Kugelprofil: Zweiradius-Profil zur punktgenauen Kugelführung, bevorzugt bei Kugelgewindetrieben mit Kugelumlauf. Liefert hohe Wirkungsgrade, geringe Reibung und kann vorgespannt werden.
• Trapezgewinde (metrisch ACME/TR): Trapezförmiges Flankenprofil mit 30° (metrisch) oder 29° (ANSI/ACME) Flankenwinkel. Für Gleitgewindetriebe geeignet, wenn hohe Kräfte, Selbsthemmung oder robuste Handhabung im Vordergrund stehen.
• Sägezahn- und Buttress-Gewinde: Asymmetrische Flanken für einseitig hohe Axiallasten, etwa in Pressen, Spannsystemen oder Stellschrauben.
• Spezialprofile: Sonderkonturen wie Doppelleiter, mehrgängige Hochleistungsprofile oder Polygongewinde, um Drehzahl, Spielfreiheit oder Schmierstofftaschen zu optimieren.

Fertigungstechnologien für Kugel- und Gleitgewindespindeln

Kugelgewindespindeln werden mit unterschiedlichen Profilqualitäten und Fertigungstechnologien angeboten. Gerollte Spindeln decken den Standardbedarf in Automation und Maschinenbau ab, während geschliffene Varianten höchste Genauigkeits- und Laufruheanforderungen erfüllen. Für besonders grosse Steigungen oder schnelle Prototypen kommen wirbelnd gefertigte Spindeln zum Einsatz. Bei Gleitgewindetrieben ist das Rollen ebenfalls kosteneffizient, während spanend hergestellte Trapezprofile häufig zum Einsatz kommen, wenn Sondergeometrien oder kurze Lieferzeiten im Vordergrund stehen.

Gewinderollen: Beim Kaltumformen durch Rollen bleibt der Faserverlauf des Materials intakt und die Oberfläche wird verdichtet. Das sorgt für hohe Tragzahlen, leisen Lauf und ein sehr gutes Kosten-Nutzen-Verhältnis bei mittleren und grossen Serien. Einschränkungen ergeben sich durch begrenzte Profilflexibilität und eine niedrigere Steigungsgenauigkeit (typisch Klassen C7–C5).

Wirbeln: Das Gewindewirbeln fräst das Profil mit einem rotierenden Schneidkopf spanend in einem Zug. Es ermöglicht lange Steigungen, grosse Durchmesser und schnelle Anpassungen bei Sondergeometrien. Die erreichbare Rauheit liegt zwischen Rollen und Schleifen; Werkzeug- und Maschinenkosten sowie der thermische Eintrag sind höher als beim Rollen.

Schleifen: Präzisionsgeschliffene Kugelgewindespindeln erreichen höchste Profiltreue, Steigungsgenauigkeiten bis Klasse C3 und ermöglichen definierte Vorspannungen mit minimalem Umkehrspiel. Der Schleifprozess ist aufwendig und kostenintensiv, amortisiert sich aber bei Positionierachsen mit Mikrometeranforderungen, ruhigem Lauf oder langen Einschaltdauern.

Drehen/Fräsen: Spanend erzeugte Kugelgewinde werden hauptsächlich für Einzelstücke oder Reparaturen eingesetzt. Sie bieten maximale Flexibilität bei Profil und Steigung, weisen aber eine höhere Rauheit auf und erfordern häufig Nacharbeit (z. B. Läppen), um vergleichbare Laufqualitäten wie gerollte oder geschliffene Spindeln zu erreichen.

Steigungsgenauigkeit und Toleranzen

Die Steigungsgenauigkeit von Kugelgewindetrieben richtet sich nach ISO- und JIS-Klassen (z. B. C7, C5, C3) und liegt je nach Klasse zwischen 0,1 mm und 0,008 mm auf 300 mm Referenzlänge. Für hochpräzise Stellbewegungen werden geschliffene Spindeln mit enger Steigungstoleranz eingesetzt, die geringere Steigungsabweichung pro Umdrehung aufweisen und stabile Vorspannungen ermöglichen. Ergänzend lassen sich Messsysteme oder softwareseitige Kompensationstabellen nutzen, um verbleibende Abweichungen in der Steuerung zu korrigieren.

Die folgenden Klassen entsprechen der DIN 69051-3 beziehungsweise ISO 3408-1 und definieren die maximal zulässige Steigungsabweichung:

Oberflächen und Fertigungstechnik

Kaltverformte Gewinde weisen sehr gute Rauheitswerte (Rz ≈ 1,0) auf. Die glattgerollte Oberfläche bietet wenig Angriffspunkte für Schmutz und trägt zu leisen Laufgeräuschen bei. Präzisionsgeschliffene Spindeln erreichen sogar noch geringere Rauheiten (Rz < 0,6) und minimieren Welligkeit, was Vorspannungen stabil hält. Spanend erzeugte Profile benötigen dagegen häufig ein anschliessendes Läppen oder Polieren, um vergleichbare Laufqualität zu erzielen.

Anwendungsleitfaden und Auslegungstipps

Dimensionierung der Tragzahl

Ausgangspunkt ist die dynamische Tragzahl C_a. Für typische Industriemaschinen wird mit einem Sicherheitsfaktor von 1,2 bis 1,5 gerechnet. In sicherheitsrelevanten Achsen, etwa in der Medizintechnik, sind höhere Faktoren sinnvoll, insbesondere bei wechselnden Lastprofilen.

Steigung und Geschwindigkeit

Die Steigung bestimmt Vorschubgeschwindigkeit und Auflösung. Für Positionierachsen unter CNC-Bedingungen werden Steigungen zwischen 5 und 20 mm bevorzugt. Hochgeschwindigkeitsachsen kombinieren grössere Steigungen mit leichten Kugelketten, um kritische Drehzahlen zu erhöhen.

Energieeffizienz und Antriebsleistung

Durch den hohen Wirkungsgrad benötigt ein Kugelgewindetrieb bis zu 30% weniger Antriebsleistung als ein vergleichbarer Gleitgewindetrieb. Bei mehrachsigen Systemen reduziert dies die Dimensionierung der Servoantriebe und Betriebskosten über die Lebensdauer.

Montage- und Wartungshinweise

Eine spielfreie Montage erfordert die Ausrichtung von Lagerböcken und Gehäuse. Fehlerhafte Parallelität führt zu zusätzlicher Erwärmung und erhöhtem Verschleiss. Wartungsrelevante Punkte sind Schmierung, Dichtungen, Kugelkette und Rückstellkappen.

Typische Einsatzfelder

• Hochpräzise Vorschubantriebe in Werkzeugmaschinen und additive Fertigungsanlagen.
• Automatisierte Produktionszellen, Handhabungssysteme und Portalachsen.
• Medizintechnik, Diagnostikgeräte und Reha-Systeme.
• Verstellantriebe in Fahrzeugtechnik, Gebäudetechnik und Photovoltaik.
